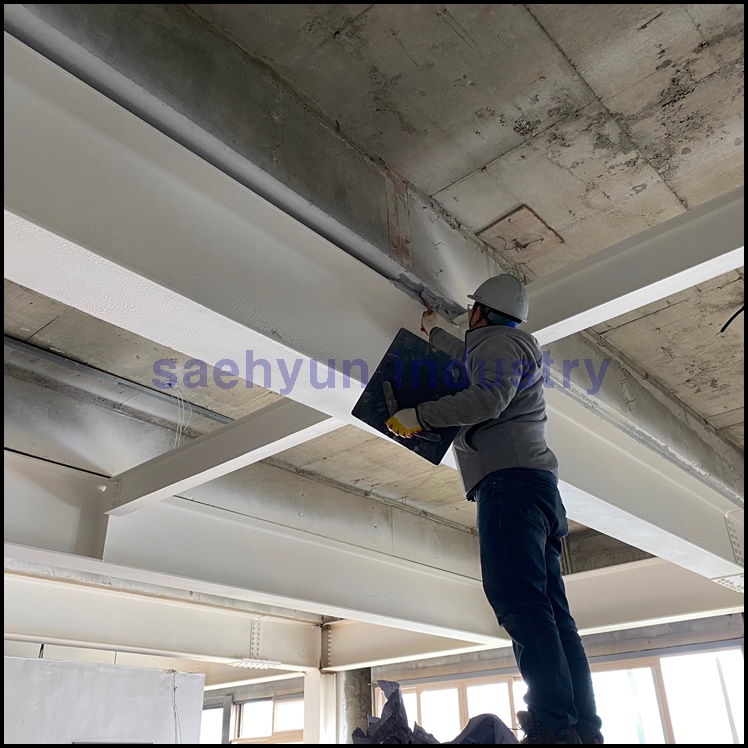

건물의 보강공사 중 H빔을 사용하여


건물의 슬라브와 보를 보강하는 공사가 있습니다.










이 보강공사는 H빔이 천장과 맞닿지 않으면 의미가 없게되는데요.


(하중을 H빔을 받을 수 없기 때문입니다.)









이 부분에 에폭시를 넣어서 H빔과 천정 슬라브을 채워주게 됩니다.

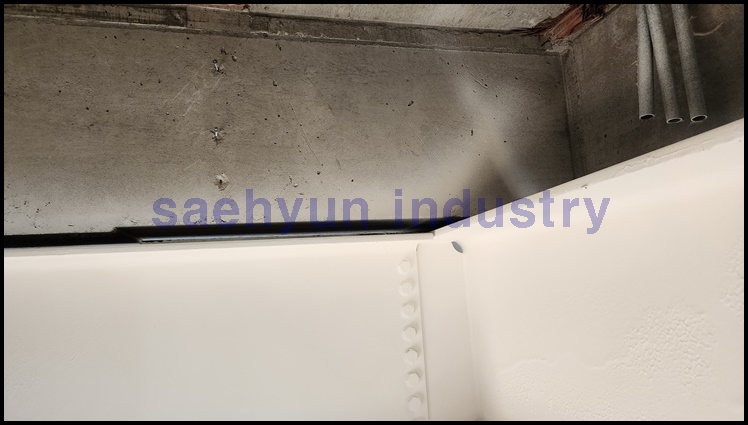

위의 사진은 H빔과 보와의 공간이 있는 상태를 확인 할 수 있습니다.





대부분의 구조물은 기둥과 기둥 사이에 보와 슬라브가 있기 때문에


기둥부분은 슬라브와 보의 처짐이 작고


기둥과 멀어질수록 처짐이 클수 밖에 없습니다.

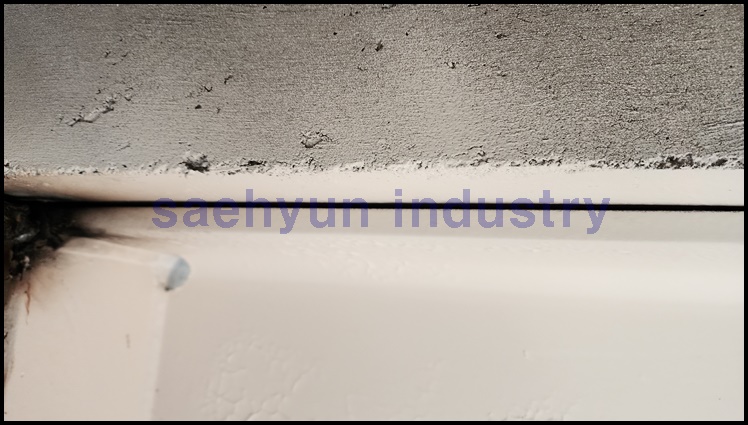

반대로 그곳에 H빔을 대면 기둥면은 공간이 크고


슬라브 중앙으로 갈수록 공간이 좁아 집니다.





만약에 슬라브의 처임이 적다고 하면 H빔의 간격은


비교적 일정 할 것입니다.





그래서H빔 상부의 공간은 건축물이 얼만큼 처짐이 샜겼는지와


처음 건물을 지을때 얼마나 반듯하게 콘크리트를 타설하였는지


여부와 관련이 있습니다.




H빔은 보통 에폭시 씰링제 만을 사용하여 채움을 하게 됩니다.


위에서 밑으로 넣을 수 있는 공간이 아니라 평평한 면이기 때문입니다.

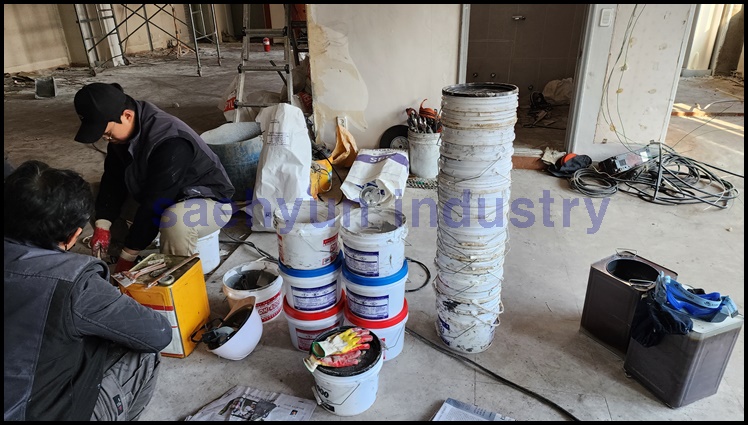

에폭시 씰링제는 점도가 보통의 것과 낮은 점도의 씰링제가 있습니다.
보통의 점도는 건식 씰링제를 사용하고


낮은 점도는 성질과 다르게 고점도 씰링제라고 합니다.





낮은 점도의 재료를 사용하면 더 많이 넣을 수 있을것 같지만


그렇지 만은 않습니다. 공간이 너무 큰 경우는 에폭시 자재의 흐름이 생긱거나


너무 많이 뭉치는 경우 경화 되면서 점도가 많이 떨어지는 경우가 있으므로





두가지 씰링제를 잘 혼용하는 것이 좋습니다.


채움을 할 공간이 많이 큰 경우는 건식 씰링제 만을 사용하는 경우도 많습니다.

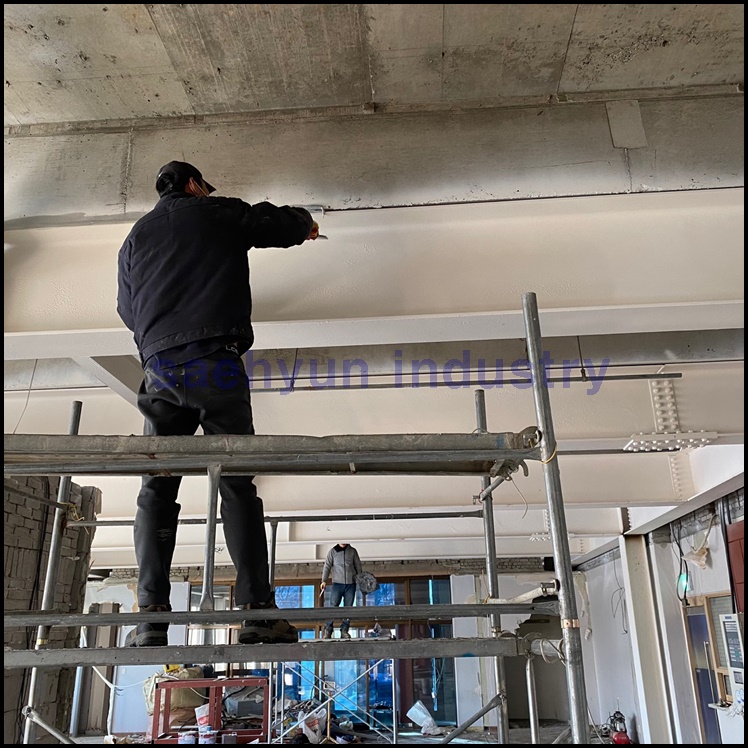

종일 머리를 천장을 보면서 작업하면 목이 뻐근해 집니다.


그렇지만 좀더 꼼꼼하게 채움을 하기 위해서 처음 부터 끝까지


헤라를 사용하여 밀실하게 넣어줄 필요가 있습니다.




















































천장에 별도의 마감이 들어가기 때문에




별도의 도장이 들어가지는 않습니다.

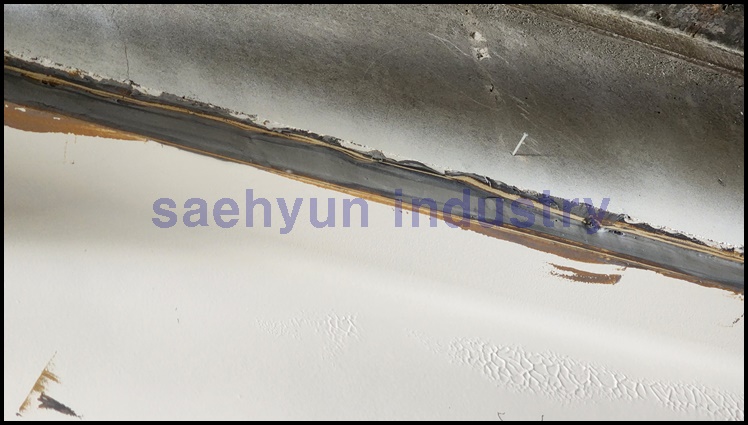

그래도 코너헤라를 사용하여 깔금하게 마감을 해 줍니다.





슬라브가 상부에서 누르는 힘을 버티기 위해서


H빔과의 접착이 중요합니다. 압축력을 받기 때문에


강도가 좋은 에폭시 재료를 사용합니다.

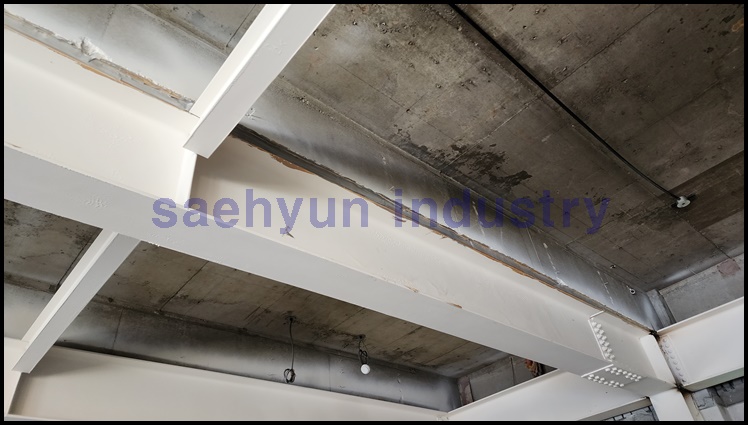

이렇게 H빔 보강 공사의 에폭시 그라우팅 작업을 마무리 하였습니다.
